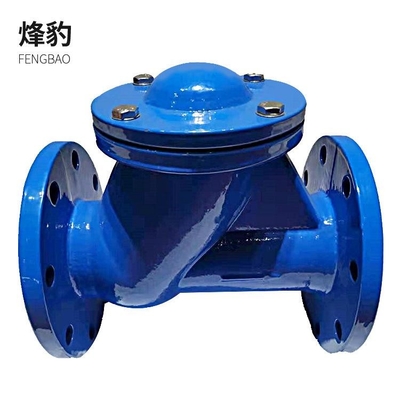

플렌지 말단과 DIN3202-F6 DN300mm Pn10 구상 흑연 주철 회색 비복귀 흔들림 점검 밸브

제품 설명

1. 흔들림 점검 밸브 : 흔들이첵（밸브）의 디스크 밸브로 조절되는 것은 디스크 형상과 밸브 시트 통로의 샤프트의 주위를 회전합니다. 밸브에서 도입이 간소해지기 때문에, 유동 저항은 리프르체크밸브의 그것보다 작습니다. 그것은 유동에 낮은 유량과 드문 변화와 대경 이유에 적합하지만, 그러나 그것이 맥동에 적합하지 않고 그것의 실링 성능이 상승 종류의 그것만큼 좋지 않습니다. 흔들림 점검 밸브는 3가지 타입으로 분할됩니다 : 단일-로브 타입, 이중 로브 타입과 다중-로브 타입. 이러한 3 형식은 주로 밸브경에 따라 나눠집니다.
조용한 체크 밸브
조용한 체크 밸브
2. 상승 체크 밸브 : 그것의가 밸브 본체의 수직 중신선을 따라 하락을 디스크로 만드는 체크 밸브. 체크 밸브를 높이는 것 단지 수평 파이프라인에 설치될 수 있습니다. 고압력 소직경 체크 밸브를 위해, 디스크는 볼로 만들어질 수 있습니다. . 리프르체크밸브의 밸브 몸 형태가 글러브 밸브의 그것과 같아서 (그것이 글러브 밸브와 함께 공통으로 사용될 수 있습니다) 그것의 유동적 저항계수는 더 크게 있습니다. 그것의 구조는 글러브 밸브와 유사하고 밸브 본체와 디스크가 글러브 밸브와 같습니다. 밸브 디스크의 상부와 보닛의 하부는 가이드 슬리브로 기계화됩니다. 밸브 디스크 가이드는 자유로이 밸브 가이드 가이드에서 올려지고 낮아집니다. 매체가 하류를 흘릴 때, 밸브 디스크는 매체을 공세에 의해 개방됩니다. 매체의 역 플로우를 방지하는 것은 밸브 자리에 수직적으로 하락합니다. 매체 유입구의 방향과 직선 통과 리프르체크밸브의 배출구 채널은 밸브 자리 채널의 방향과 수직입니다 ; 수직 리프르체크밸브는 밸브 자리 채널로서 채널을 매체 유입구와 수단의 같은 방향을 가지고 있고 그것의 유동 저항이 직선 통과 형태의 그것보다 작습니다.
3. 디스크 체크 밸브 : 디스크가 밸브 자리에서 핀샤프트의 주위를 회전하는 체크 밸브. 디스크 체크 밸브는 단순 구조를 가지고, 단지 불충분한 밀봉 성능과 수평 파이프라인에 설치될 수 있습니다.
4. 파이프라인 체크 밸브 : 밸브 디스크가 밸브 본체의 중앙선을 따라 활주하는 밸브. 파이프라인 체크 밸브는 새로운 밸브입니다. 그것은 무게에 크기, 빛에서 작고 처리 기술에서 좋습니다. 그것은 체크 밸브의 발전 방향 중 하나입니다. 그러나, 유동적 저항계수는 조금 흔들림 점검 밸브의 그것보다 큽니다.
5. 압축 체크 밸브 : 이런 종류의 밸브는 보일러 용수와 증기 차단 장치를 위한 밸브로서 사용됩니다. 그것은 리프르체크밸브와 글러브 밸브의 포괄적 기능 또는 앵글 밸브를 가지고 있습니다.
게다가 푸트 밸브, 춘파형, Ｙ 타입, 기타 등등과 같은 펌프 출구 설치에 적합하지 않은 약간의 체크 밸브가 있습니다.


재료 :
